借助先進的科學技術，結合人性化的設計理念，構造一套系統、高效的監管平臺，為食品衛生安全遠程監管提供可視化服務，同時也讓公眾直接參與食品安全，實現全民監督，最終實現食品安全的根本好轉。
第一章 系統概述
1.1系統背景
近幾年來，無論是食品生產企業還是餐飲單位，食品安全事件頻頻發生，食品安全問題成為公眾的關注焦點。
就目前來說，許多食品生產企業和餐飲單位在日常的操作及服務上依然存在嚴重的不規范現象，在經營中的不誠信現象也非常嚴重，給消費者的健康安全帶來非常大的風險隱患。
面對這種屢禁不止的不誠信現象，光靠監管部門的監管明顯不能起到很好的效果。食品生產及餐飲單位需要將關鍵環節透明化，讓公眾參與到監督環節，只有這樣才能真正保障公眾的食品安全。
1.2現狀分析
面對頻頻發生的食品安全事件，各省市政府監管部門都紛紛加大監管力度，投入更多的人力物力，對食品生產企業及餐飲單位進行監管。
同時，國家食品藥品監督管理局提出了“明廚亮灶”工程的口號，從2015年年起，國家食品藥品監管總局配合國家衛生城市、文明城市建設，在全國推廣“明廚亮灶”工程。
主要是通過透明廚房和視頻廚房的建設，讓消費者可直觀看到菜品的切配烹飪、冷食類和生食類食品加工、餐飲具消毒等。同時，食品的加工烹飪間（區）、專間、專用操作區域、清洗消毒間（區）等也公開展示。
目的是讓餐飲服務單位后廚及食品加工過程從幕后走到前臺，消除餐飲服務單位、食品加工企業與公眾間信息不對稱的障礙，引導公眾直接參與食品安全，實現全民監督，最終實現食品安全的根本好轉。
1.3需求分析
1) 監管部門需求
對于監管部門來說，餐飲單位的數量巨大，而監管人員數量相對不足，靠現有的監管方式難以實現有效的監管，迫切地需要利用新的技術，而利用視頻監控技術對各家食品生產企業及餐飲單位的遠程監管無疑是不錯的選擇。
2) 企業端需求
對于食品生產企業和餐飲單位來說，既有義務接收監管部門的監督，也有義務對公眾的食品安全負責；新的食品安全法規定，食品生產企業和餐飲單位有義務要對生產及經營環節進行記錄與保存；同時，按照國家食藥監局“明廚亮灶”工程的要求，企業端需要面向公眾實時投放后廚的加工過程。因此，企業也有義務安裝攝像機及配套設備。
3) 公眾知情需求（透明）
作為現代社會的一員，公眾也有權利獲得知情權，而面對層出不窮的食品安全事件，公眾也迫切地渴望有一種途徑可以方便地了解食品生產企業及餐飲單位的衛生狀況情況。
第二章 系統總體設計
2.1設計原則
系統的設計將遵循先進性、實用性、安全性、擴展性的原則。綜合考慮后期維護及操作等因素，并為今后的發展、擴建、改造等留有擴充的余地。
1) 先進性
系統中涉及的各類應用系統應采用先進成熟的技術，系統的技術性能和質量指標應達到國際領先水平，本以保證現有投資的有效性和延續性；同時，系統的安裝調試、操作使用又應簡便易行，容易掌握。
2) 實用性
項目建設的規劃要高起點，功能要更切合實際，重在應用，堅持以需求為主導，落腳于滿足需求，從實際需求出發，深入開展業務調研，保證系統順暢使用，易于維護。
3) 安全性
由于本系統匯集了關鍵、敏感資料，以及對數據分析的結果，系統安全性尤其重要。在系統中對外來侵入的控制應由路由器配合操作系統及數據庫來完成，采用多級用戶權限管理。同時，通過網絡管理軟件有效地利用網絡層路由器的“防火墻”功能，強化安全管理等。
4) 擴展性
系統要有良好的擴展性和升級前景，充分考慮其擴展性能，包括系統總體框架的確定，系統功能的設計，數據格式的定義和系統間的數據接口，能為將來的發展提供擴展能力。
2.2設計依據
《中華人民共和國食品安全法》
《中華人民共和國農產品質量安全法》
《中華人民共和國公安部行業標準》
《視頻安防監控系統技術要求》
《建筑及建筑群綜合布線工程設計規范》
2.3設計目標
本方案旨在結合當前與今后一定時期內視頻監控系統與圖像應用系統的發展需要，創新監管模式，建立明廚亮灶聯網監管系統，滿足遠程安全監管的需求。
充分運用現代化信息技術手段，為指揮調度、調查取證等多種后臺應用提供及時、可靠的監控圖像信息、業務數據，提升監管的主動性、覆蓋面和工作效率；同時，加強信息公開力度，突出政府服務職能，遵循屬地管理原則，落實企業主體責任 ，形成監管和社會共治的良好局面，保障食品安全。
系統設計的目標為：借助先進的科學技術，結合人性化的設計理念，構造一套系統、高效的監管平臺，為食品衛生安全遠程監管提供可視化服務，同時也讓公眾直接參與食品安全，實現全民監督，最終實現食品安全的根本好轉。
2.4設計思路
海康威視利用多年的視頻技術沉淀優勢，并結合深入的市場調研分析，推出“明廚亮灶”聯網監管系統解決方案，該方案與各省市推行的透明廚房標準完全吻合，能有效地滿足監管部門、企業、公眾對于視頻圖像的需求。方案的設計思路如下：
1) 建設統一的食品安全監管中心（監管端）
為了實現對分布在全市各個地方的食品生產企業和餐飲單位的遠程監管，監管部門可以建設一個統一的食品安全監管中心。在中心端配置中心存儲、大屏、統一的管理軟件，實現對各企業的遠程監管；
同時，利用當前成熟的互聯網技術，監管中心可以將企業端的后廚視頻掛接到?？甸_放的視頻云平臺，讓公眾通過互聯網實時地獲取企業端的視頻信息。
2) 按標準推行企業端的設備布局（企業端）
要實現對食品生產企業和餐飲企業衛生安全的無盲區監管，就需要在企業后廚各個區域都安裝攝像機，同時配置網絡視頻存儲設備，實現本地存儲的同時向監管中心推送實時視頻流數據；
為了向公眾提供透明開放服務，可以在用餐區配置壁掛液晶電視，將后廚實時畫面投放給公眾；
2.5架構設計
整個系統方案架構分企業端和監管端兩大模塊，企業端主要負責視頻的采集和本地公眾開放，監控點位的選擇與布置按照后廚不同區域的環境特點進行設計。
監管端主要通過綜合管理系統實現對各食品生產企業加工區和餐飲企業后廚全方位遠程監管，并實現大屏上墻應用，同時還具備將視頻開放到互聯網。
系統架構設計如下：
圖1系統架構
2.6功能設計
1) 視頻監控
在廚房各關鍵位置配置高清網絡攝像機，對后廚操作全過程及人員、環境24小時實時監控，同時通過NVR對視頻進行存儲。
2) 聯網監管
各餐飲單位前端視頻信息通過監控專網接入平臺，監管人員可通過監管平臺查看每個商家的實時畫面，對人員、環境、食物進行有效監控；
3) 本地存儲
前端攝像的視頻信號接入NVR實現存儲數據，錄像保存時間達到15天以上，以供事后調查取證；
4) 集中備份
監控中心可配置磁盤陣列對各餐飲單位重要點位錄像進行集中備份存儲；
5) 本地展示
在餐飲單位大廳配置顯示設備，將后廚操作畫面實時向顧客進行展示；
6) 業務數據疊加
系統支持在倉庫等區域配置溫濕度傳感器，監測溫濕度情況，并將數據疊加在監控畫面上，通過單個界面就能顯示全部業務信息，避免了反復切換的麻煩。
圖2倉庫溫濕度數據疊加
7) 互聯網開放
系統支持選擇視頻點位將其共享至海康視頻云，讓公眾能通過互聯網查看相應的點位的實時視頻畫面；?？狄曨l云客戶端向公眾開放注冊，同時也可以提供視頻云客戶端SDK，客戶可基于SDK自行開發公眾展示客戶端。

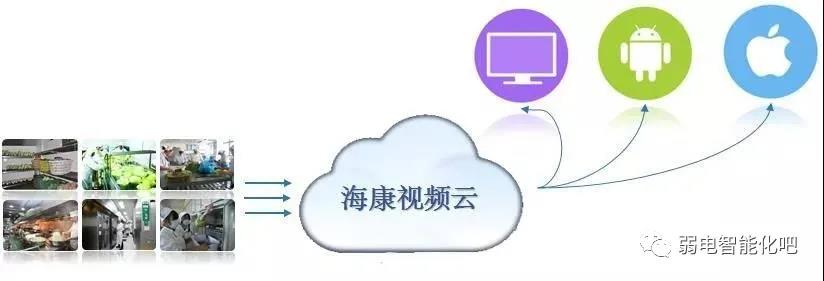

圖3視頻云
8) 電子地圖
在地圖上顯示商家的位置和信息，并調出相應的監控點位,支持報警閃爍等。
9) 移動執法
支持單兵執法設備，滿足執法人員上門檢查需求，可通過3G/4G/WiFi網絡接入到系統，支持拍照、錄音、錄像，提供語音對講，實時執法情況，保證食品安全執法的時效性。
10) 智能報警
采用智能分析和視頻質量診斷，如區域入侵、移動偵測等行為分析功能和檢測圖像丟失、噪聲、雪花和偏色等圖像診斷功能，在第一時間發現問題并發出報警，有關部門和人員可迅速反應，把事故損失控制到最小范圍，本系統24小時可靠工作；
11) 報警聯動
平臺接收對應報警后，實現對報警信息的短信、郵件和聲音等多種提醒手段進行告知；
12) 手機查看
系統支持用戶通過移動終端隨時調閱平臺和前端的視頻、接收報警信息；
13) 管理功能
管理人員或授權訪問人員，能通過訪問系統，實時預覽監控畫面、回放歷史監控圖像、下載監控資料等；
14) 平臺對接功能
平臺能與上下級監控平臺實現對接，開放相應的視頻調用和管理權限，實現應對突發事件的協同應急指揮。
第三章 系統詳細建設
3.1企業端建設
企業端主要指餐飲企業及食品生產企業，參照部分省市的標準，餐飲企業及食品生產企業應建設視頻采集系統，配置本地存儲及視頻開放顯示設備。
3.1.1視頻采集
為了實現對企業端后廚衛生安全24小時全天候無盲區監管，同時需要滿足聯網監管的要求，需要在企業后廚各個區域安裝帶紅外的高清網絡攝像機。攝像機的安裝需覆蓋原料倉庫、清洗、切配、烹飪、留樣及餐具消毒等區域。

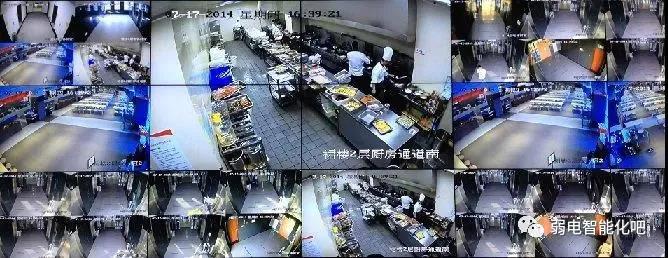

圖4企業端視頻

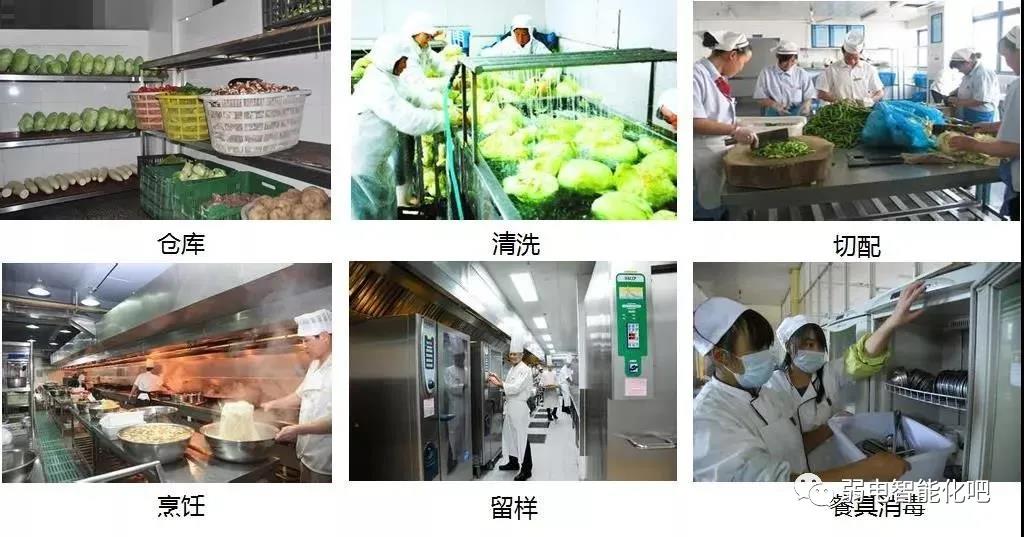

各區域布置要求如下：
倉庫：實時采集記錄倉庫所有物品的存放情況；由于原料的儲存需要有一個恒溫的環境，選擇支持接入溫濕度傳感器的攝像機，配置溫濕度傳感器實時采集溫濕度數據，并將溫濕度數據疊加在視頻畫面；

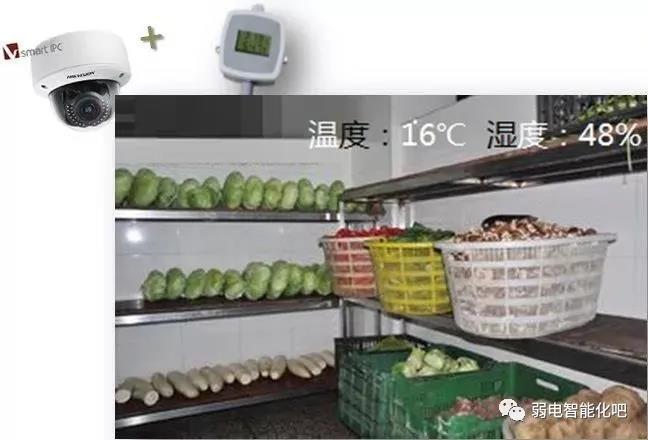

圖5倉庫

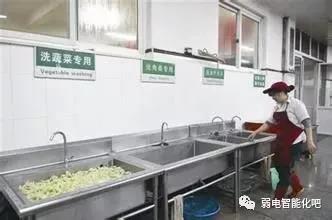

清洗：清洗區安裝的攝像機需保證高清地記錄食材清洗全過程，畫面應達到食材和操作人員的清晰可分辨；
圖6清洗

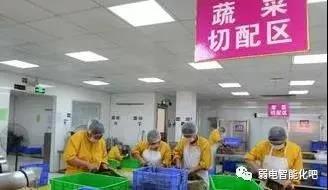

切配：切配區安裝的攝像機需保證高清地記錄食材切配過程，通過采集的視頻應可清晰辨認食材和人員操作過程；
圖7切配

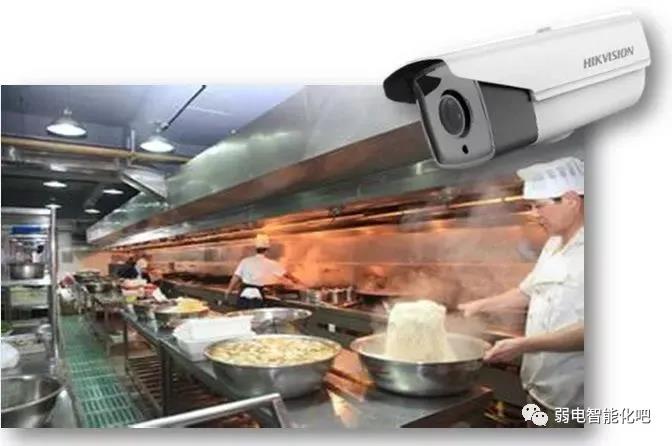

烹飪：考慮到烹飪區域的特殊性，經常會產生大量的霧氣和油污。因此，烹飪區域安裝的攝像機需具備良好的防塵防水能力，同時還應具備一定的防油污能力。另外，在烹飪區域安裝的攝像機應在不影響攝像機視野的前提下盡量遠離灶臺，避免明火和高溫對電線和設備的損害；
圖8烹飪區監控

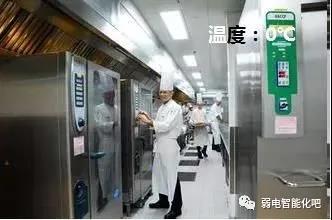

留樣：留樣間安裝的攝像機需對準留樣菜品儲存的冰柜，進行全天候的視頻采集，同時，留樣設備內應放置溫度傳感器，實時采集并預警設備內部溫度，采集的溫度數據直接疊加至視頻畫面合成顯示；

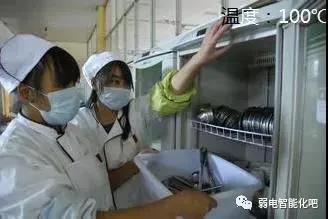

餐具消毒：餐具消毒區域安裝的攝像機應對準餐具消毒設備，應完整地記錄餐具清洗、消毒的全過程，同時，由于餐具消毒對于溫度有著嚴格的要求，視頻圖像還需支持實時溫度數據的疊加；
圖10餐具消毒監控
如有應急指揮的需求，則選擇支持語音對講的攝像機，監管用戶可以直接與設備進行語音對講，及時喝止違法違規操作或及時對突發事件進行遠程指揮。
3.1.2視頻存儲
為了便于視頻數據的回查，企業端應配置本地視頻存儲設備，可選擇NVR，也可選擇?？低曁赜械募鎯?、顯示和管理于一體的LCD一體機，安裝設置更便捷，實用效果更好。
LCD一體機具備NVR、顯示器、廣告播放機三大用途：
支持企業端8路視頻接入、存儲，支持8路720P或6路1080P視頻實時解碼顯示，8路同步回放；可做為餐飲單位管理監視器使用，管理人員在辦公室就可以實時監控后廚各環節人員和安全情況；
自帶1080P液晶屏，內置2個揚聲器，2個USB接口，可支持視頻、音頻、圖片廣告導入并播放；
支持通過VGA輸出與LCD一體機顯示器同源畫面，可用來外接顯示設備（需帶有VGA接口）進行開放展示。
設備自帶屏幕，可直觀的進行設備設置和錄像管理操作，免去外接顯示器或者專門配置監控管理電腦；
3.1.3公眾開放顯示（本地）
為了增強餐飲單位的開放透明度，提升餐飲單位的公眾信任度，全國多個地方的標準明確指出本地開放顯示的要求。
企業可通過本地NVR或LCD一體機另外搭配一臺顯示設備進行視頻展示。顯示設備的選擇需結合用戶實際，可以選配大尺寸液晶顯示器或利用餐飲單位原有液晶電視機（需帶有HDMI或VGA接口）。

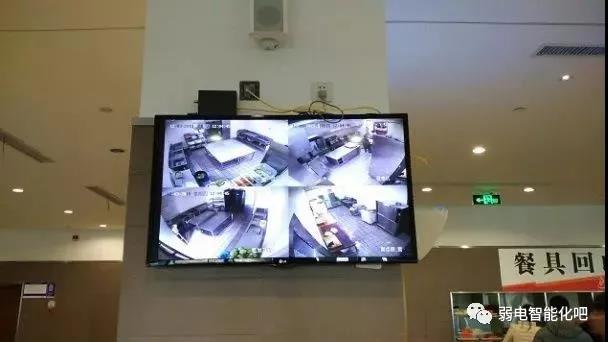

圖12本地開放顯示
3.1.4日常管理應用
海康威視LCD一體機和NVR都內嵌有基礎的管理系統，餐飲單位可通過該系統實現基礎的日常管理應用。包括設備接入配置、本地視頻預覽、本地視頻回放、視頻抓圖、日志查詢等。
3.2監控中心建設
監控中心是所有餐飲單位前端監控系統的匯聚點，負責配置管理所在地區監控點的設備，接收視頻圖像、告警信息等，并通過大屏實時監管。同時，監控平臺預留有通信接口，用于與上級其他平臺的對接或?qū)ν夤婇_放；并可將選定的視頻點位開放至互聯網，讓公眾能通過互聯網查看相應的點位的實時視頻畫面。

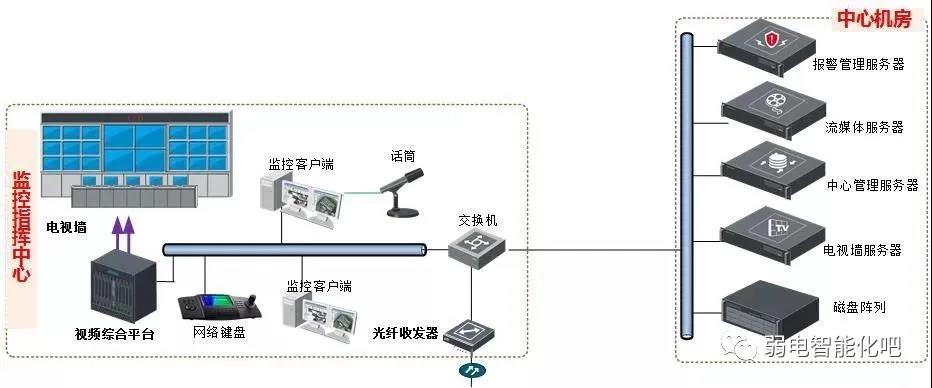

圖13監控中心拓?fù)?/span>
監控中心的建設主要包含基礎硬件建設和平臺軟件建設兩大部分。
3.2.1基礎硬件建設
基礎硬件包含視頻綜合平臺、大屏顯示系統、網絡鍵盤等設備，以及磁盤陣列、中心管理服務器和各功能服務器。
視頻綜合平臺
視頻綜合平臺我們推薦選用海康威視B20系列視頻綜合平臺一體機，該系列產品參考ATCA(Advanced Telecommunications Computing Architecture 高級電信計算架構)標準設計，集圖像處理、網絡功能、日志管理、設備維護于一體，支持模擬及數字視頻的矩陣切換、視音頻編解碼、集中存儲管理、網絡實時預覽等功能。不僅可以讓使整個監控系統更加簡潔，也讓安裝調試，維護變得容易，并且具有良好的兼容性以及擴展性。

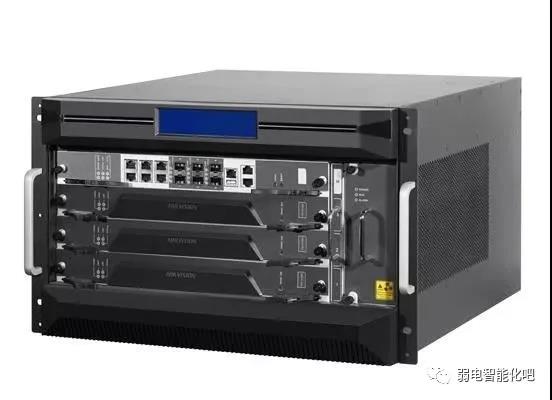

圖14 B20系列一體機
功能特性：
1) 矩陣切換控制：
支持網絡、數字視頻信號的接入和切換輸出。
2) 解碼拼控：
支持DVI、HDMI、VGA、HD-SDI、3G-SDI、VGA、BNC、光纖、YPbPr、TVI模擬高線的視頻信號接入編碼。
支持DVI、HDMI、VGA、HD-SDI、3G-SDI、VGA、BNC輸出顯示。
支持1/4/6/8/9/16畫面分割顯示(BNC只支持1/4畫面分割)。
支持第三方攝像機解碼上墻。
支持112個顯示屏的任意大屏拼接。
3) 運維管理
支持網絡鍵盤添加、配置和操作。
支持雙主控?zé)醾洹?/span>
內置千兆交換機，支持光電自適應，支持鏈路聚合，支持NAT功能。
支持遠程控制網絡、數字視頻的切換上墻。
支持遠程獲取和配置參數，支持遠程導出和導入?yún)?shù)。
支持遠程重啟、恢復默認設置、升級等日常維護。
網絡鍵盤
網絡鍵盤建議選用海康DS-1100K 網絡鍵盤，四維搖桿控制，支持網絡方式接入DVR、DVS、NVR、網絡攝像機、網絡球、視頻綜合平臺、解碼器、IVMS系列平臺軟件，支持模擬矩陣和模擬球，功能強大，操作快捷簡單。
主要特性：
采用7英寸800*480的觸摸式液晶屏
支持控制視頻綜合平臺和解碼器輸出上墻
支持直接在觸控屏幕上預覽1080P及以下分辨率的網絡視頻
支持錄像回放快放、慢放、暫停和停止播放等操作
支持抓圖、錄像保存到鍵盤連接的U盤或者FTP服務器
大屏顯示系統
大屏顯示系統主要由顯示設備、切換控制設備和基礎框架設備組成。主要實現監控中心對全網視頻統一調用、控制及顯示，實現對數字視頻的遠程訪問、視頻流接收、數字視頻的解碼顯示和大屏幕視頻顯示控制等功能。
1） 大屏顯示主要功能：
大屏幕多種顯示模式設置，支持根據用戶需要在大屏幕上設置多種顯示模式，實現視頻、報警、地理位置等各種信息的展示功能；
可以通過電子地圖直觀顯示餐飲單位的分布，并調用相關位置的視頻；
視頻輪巡功能，預先設置輪巡列表，人工、自動觸發視頻輪巡；
攝像機云臺控制，可控制轉動、光圈、變倍、焦距等參數；
報警視頻聯動處置功能，可立即響應藥店、餐廳內發送的視頻報警信息，對報警視頻進行實時查看、處置，并可以選擇在大屏幕上顯示。
2） 電視墻：
監管中心電視墻的具體設計以及顯示設備的數量應根據中心或平臺實時監控的需要、監控系統規模而定，中心或平臺應整體布局、按功能分區、保持美觀協調。建議采用?？?/span>LCD拼接屏（DS-D2046NL-B液晶顯示單元）
圖17 DS-D2046NL-B
DS-D2046NL-B液晶顯示單元，采用SAMSUNG DID超窄邊面板，屏幕之間距離僅僅為5.3mm，高亮度，工業級設計，使用壽命遠高于普通家用液晶顯示單元，可長達60000小時。屏幕內置拼接控制器，可將同源信號實現屏幕的自拼接。
功能特性：
極高的顯示分辨率，畫面細膩，色彩豐富；
顯示面積大、體積小、重量輕；
穩定運行壽命超長，維護成本低，可24小時持續工作；
采用超寬視角DID液晶屏，視角可達178°，趨近于水平；
智能風扇控溫，環保靜音；金屬外殼，防輻射、防磁場、防強電場干擾；
中心存儲
所有餐飲單位前端的攝像機先連入企業各自的NVR進行本地存儲，再將NVR連入互聯網，通過公網或?qū)＞W(wǎng)，接入監控中心。監控中心對前端重要點位視頻錄像進行備份存儲，根據接入存儲的攝像機的數量配置存儲硬盤。
推薦采用CVR設備用于監控中心集中存儲。CVR ( Cloud Video Recorder )是集編碼設備管理、錄像管理、存儲和轉發功能為一體的視頻專用存儲設備。即把錄像功能和播放功能嵌入到存儲設備中，實現編碼器數據流直接寫入存儲，或通過流媒體轉發寫入存儲。平臺和客戶端可以直接從存儲中點播、下載。CVR技術可以提高系統性能和可靠性，并降低成本

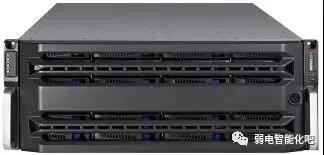

圖18 CVR
建議在成本的范圍內采用云存儲方案，存儲的安全性更高、性能更好；
或者在項目前期采用直存方案，后期升級為云存儲，這種模式下前期建設時就需要選用支持云存儲的設備，建議選用?？低?/span>DS-71系列高性價比CVR。
存儲容量計算：
每個前端存儲總?cè)萘?/span>(GB)＝【碼流(Mb)×60秒×60分×24小時×存儲天數/8】/1024；在計算中心機房存儲時，還要考慮熱備、格式化損耗和RAID，一般按5-15%冗余計算。
管理服務器
海康威視明廚亮灶視頻聯網監管系統所需的服務主要包括中心管理服務、流媒體服務、設備接入網關、云視頻網關、文件管理服務、數據庫等。服務器可以分布式部署、獨立運行，各服務器都可以支持應用集群的方式冗余進行配置和在線擴充，具備彼此的應用服務器接管能力。
1) 中心管理服務器
管理服務器是監控中心的核心單元，實現前端設備、后端設備、各單元的信令轉發控制處理，報警信息的接收和處理以及業務支撐信息管理，同時也提供用戶的認證、授權業務以及提供網絡設備管理的應用支持，包括配置管理、安全管理、故障管理、性能管理等。
2) 流媒體服務器
流媒體服務器是監控中心的媒體處理單元，能接受并緩存媒體流，進行媒體流分發，實現客戶端對音視頻的請求、接受、分發。需按照實際流媒體使用情況布設相應規格、數量的服務器
3) 設備接入網關
接入?？狄曨l設備、Onvif設備、第三方設備等所有視頻設備，并處理所有設備的預覽、存儲；需按實際接入的設備總數配置相應數量的設備接入網關。
4) 云視頻網關
負責將平臺的資源推送到?？低曇曨l云平臺。
5) 文件管理服務器
負責錄像點播及事件聯動抓圖、聯動錄像的處理；
6) 數據庫
數據庫管理，包括查詢、更新、事件管理、索引、高速緩存、查詢優化、安全及多用戶存取控制等。
3.2.2平臺軟件建設
平臺架構
綜合管理平臺軟件以“高內聚、松耦合”設計原則和頂層模塊化設計的思想組織應用系統的內部結構，確保系統符合信息技術發展的趨勢并適應未來應用動態升級的需要。系統支持主流操作系統、Web中間件、數據庫產品以及其他第三方標準中間產品的開發和運行環境，具有很強的環境適應能力

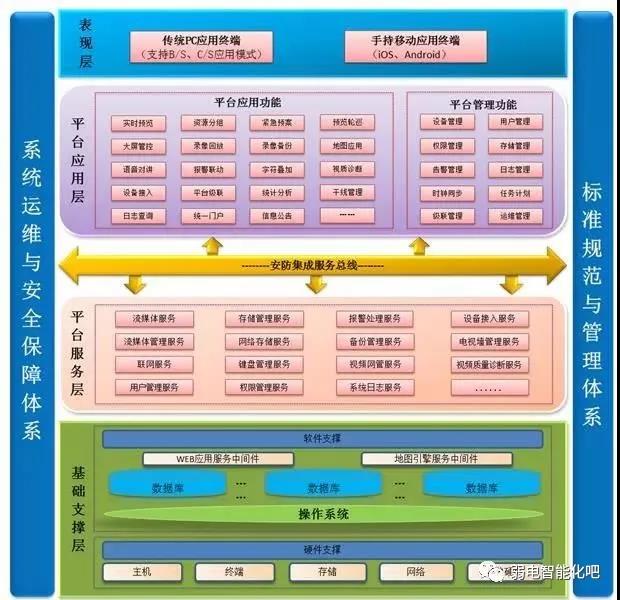

圖19平臺技術架構圖
平臺整體架構遵循視頻業務主線從下而上分為四層：支撐層、服務層、應用層及表現層。支撐層包括硬件平臺和軟件平臺結構，屏蔽差異，實現上層應用的平臺無關性，提高系統兼容性；服務層包括編碼設備接入、存儲設備接入及解碼設備的接入服務，提供基礎服務、傳輸服務、存儲服務、控制服務及事件服務；應用層提供基本視頻應用操作。表現層為客戶提供多樣的操作客戶端，滿足客戶多樣的操作體驗需求。
